Árboles de derivación

Un árbol de derivación (o árbol sintáctico) es una representación gráfica de cómo una cadena de entrada puede ser derivada a partir del símbolo inicial de una gramática libre de contexto. Cada nodo interno del árbol corresponde a un no terminal en una regla de producción, y los nodos hoja corresponden a los símbolos terminales (tokens) de la cadena de entrada.

Los árboles de derivación son una forma visual de entender la estructura sintáctica de un programa y cómo el analizador sintáctico lo ha interpretado.

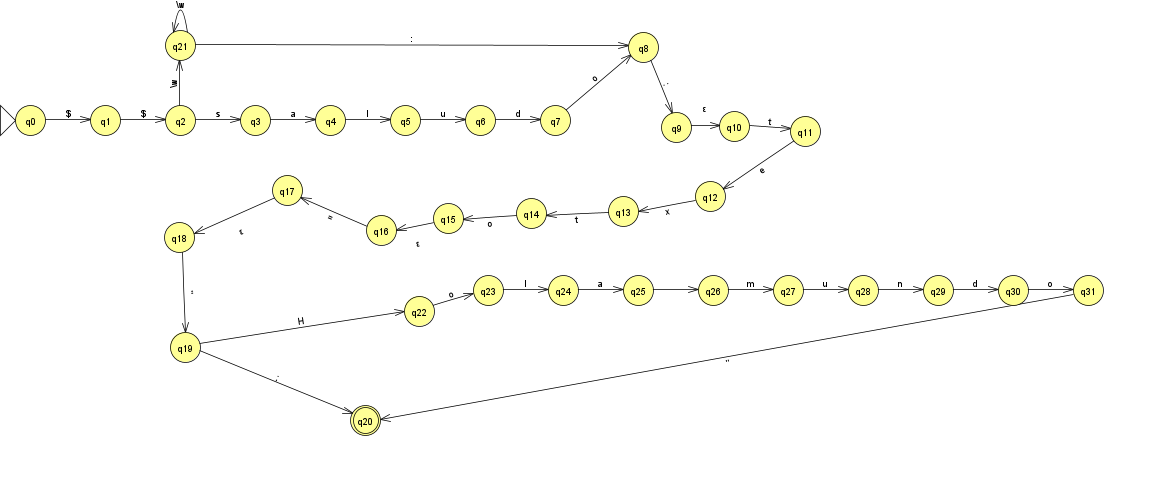

Declaración de variable

Section titled “Declaración de variable”

LiveServer

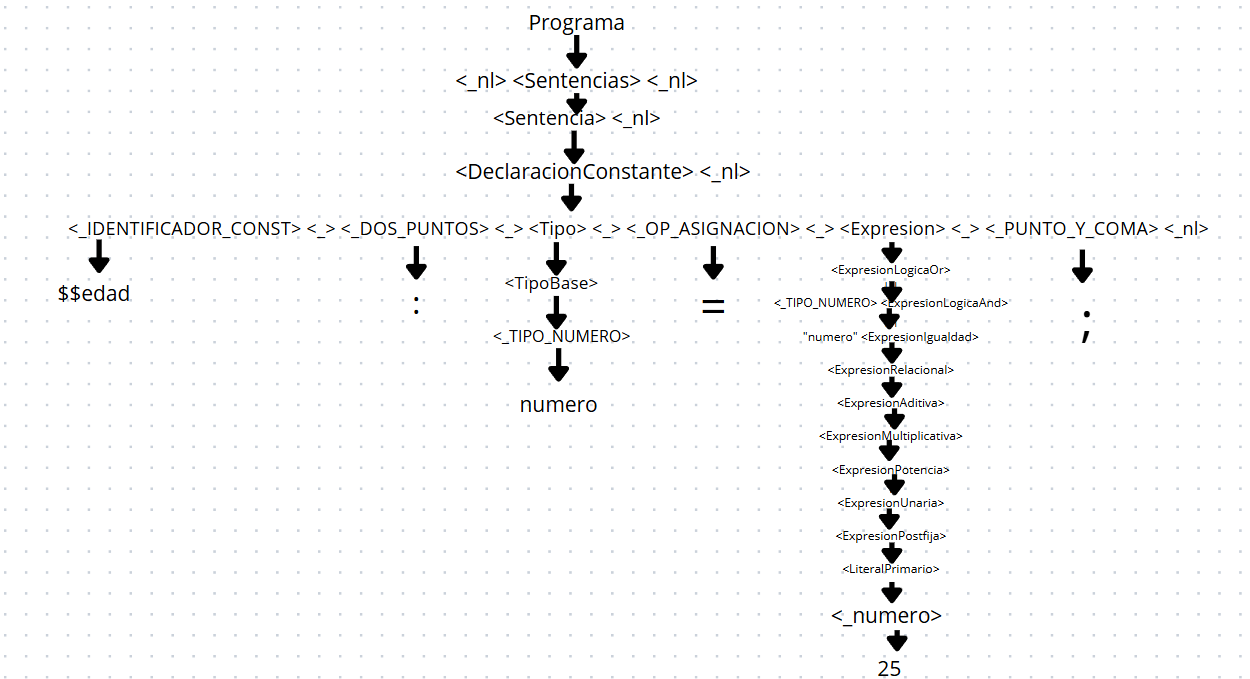

Declaración de constante (numero)

Section titled “Declaración de constante (numero)”

LiveServer

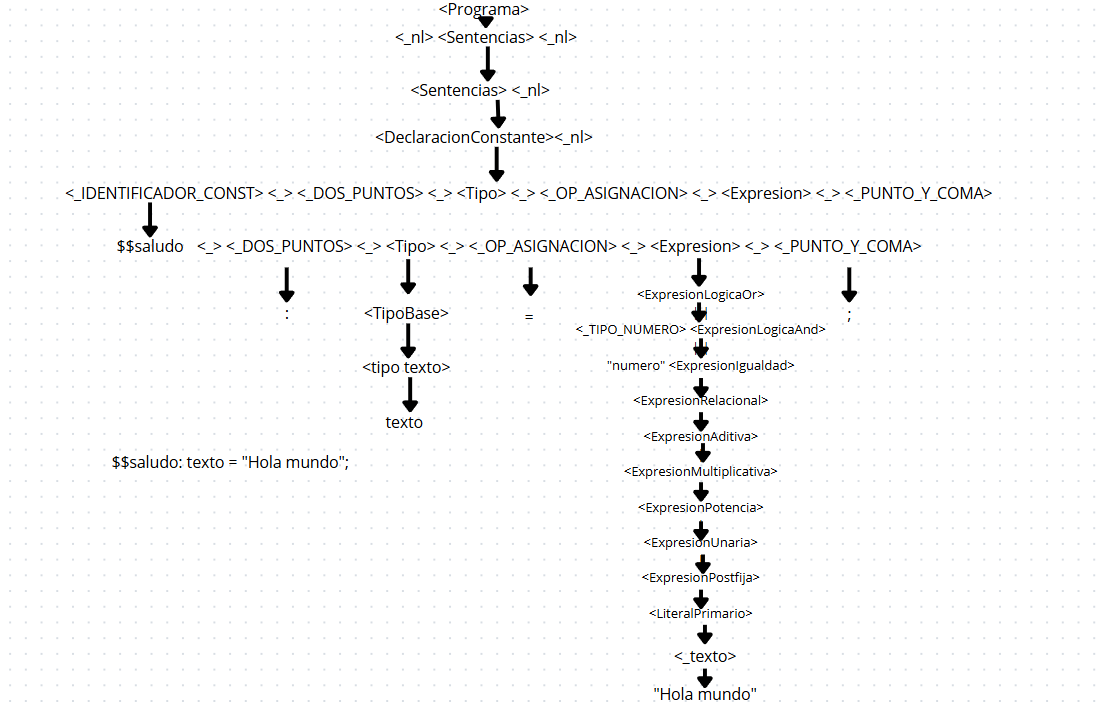

Declaración de constante (texto)

Section titled “Declaración de constante (texto)”

LiveServer

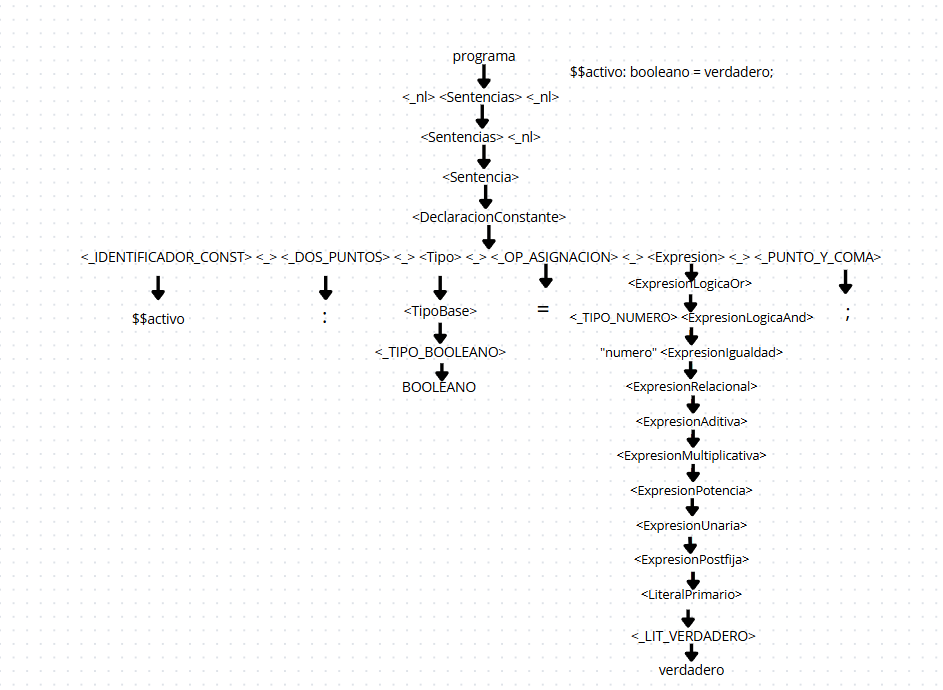

Declaración de constante (booleano)

Section titled “Declaración de constante (booleano)”

LiveServer

Reasignación de variable

Section titled “Reasignación de variable”
                                 <Programa>
                                     |
                ------------------------------------------
                |                  |                     |
              <_nl>             <Sentencias>            <_nl>
                                     |
                                <Sentencia>
                                     |
                                <Asignacion>
                                     |
      -------------------------------------------------------------------------
      |           |           |           |           |          |            |
 <Designable>    <_>   <_OP_ASIGNACION>  <_>     <Expresion>    <_>   <_PUNTO_Y_COMA>
      |           |           |           |           |          |            |
<_IDENTIFICADOR_VAR> ( )       =         ( )    <ExpresionLogicaOr> ( )       ;
      |                                                |
  $variable                                   <ExpresionLogicaAnd>
                                                       |
                                              <ExpresionIgualdad>
                                                       |
                                             <ExpresionRelacional>
                                                       |
                                              <ExpresionAditiva>
                                                       |
                                           <ExpresionMultiplicativa>
                                                       |
                                              <ExpresionPotencia>
                                                       |
                                               <ExpresionUnaria>
                                                       |
                                              <ExpresionPostfija>e
                                                       |
                                               <LiteralPrimario>
                                                       |
                                                   <_numero>
                                                       |
                                                      123

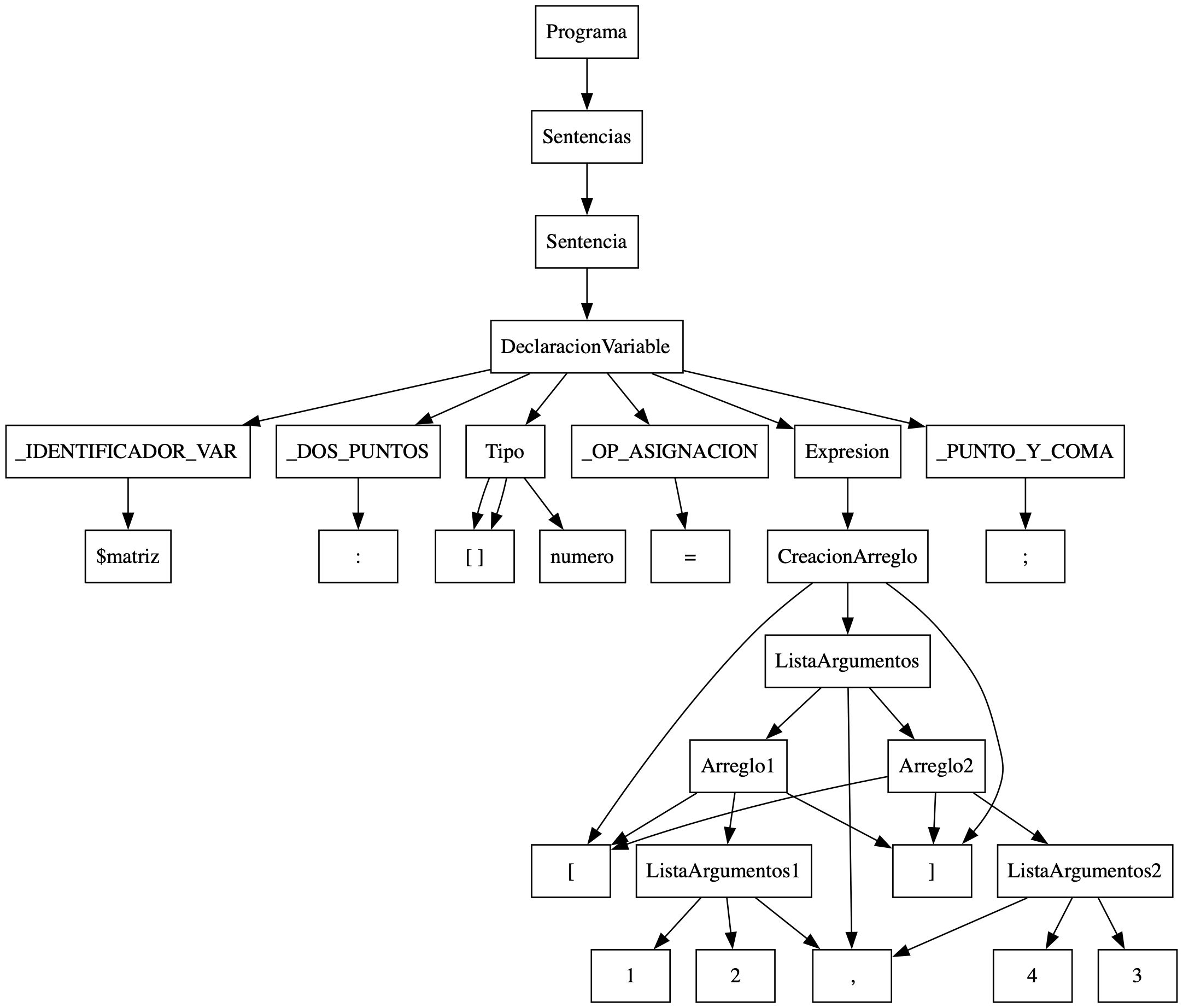

Arreglo de datos (numero)

Section titled “Arreglo de datos (numero)”

Arreglo booleano

Arreglo de datos (texto)

Section titled “Arreglo de datos (texto)”

Arreglo booleano

Arreglo de datos (booleano)

Section titled “Arreglo de datos (booleano)”

Arreglo booleano

Concatenación

Section titled “Concatenación”

Arreglo booleano

Condicional si

Section titled “Condicional si”
                                <Programa>
                                    |
                               <Sentencias>
                                    |
                          ---------------------
                          |                   |
                    <CondicionalSi>       <OtrasSentencias>
                          |
       ---------------------------------------------------
       |         |              |              |         |
      "si"      "("        <Expresión>        ")"       "{"    <Bloque>    "}"
                                    |
                     -----------------------------------
                     |                                 |
             <ExpresiónLogicaOr>               <OperadorLogico>?
                     |                                 |
             <ExpresiónLogicaAnd>                      |
                     |                                 |
             <ExpresiónIgualdad>               <ExpresiónRelacional>
                     |                                 |
             <ExpresiónRelacional>             ---------------------
                     |                         |                   |
             <ExpresiónAditiva>         <ExpresiónAditiva>  <OperadorRelacional>
                     |
             <ExpresiónMultiplicativa>
                     |
             <ExpresiónPotencia>
                     |
             <ExpresiónUnaria>
                     |
             <ExpresiónPostfija>
                     |
             ---------------------
             |                   |
         <Variable>          <Literal>
             |                   |
          "$<ID>"       "<numero>|<texto>|<booleano>"


                    <Bloque>
                        |
                 <Sentencia>*
                        |
                ---------------------
                |         |         |
           <Imprimir>  <Asignación>  <CondicionalSi>

Condicional si-siNo si-siNo

Section titled “Condicional si-siNo si-siNo”

Arreglo booleano

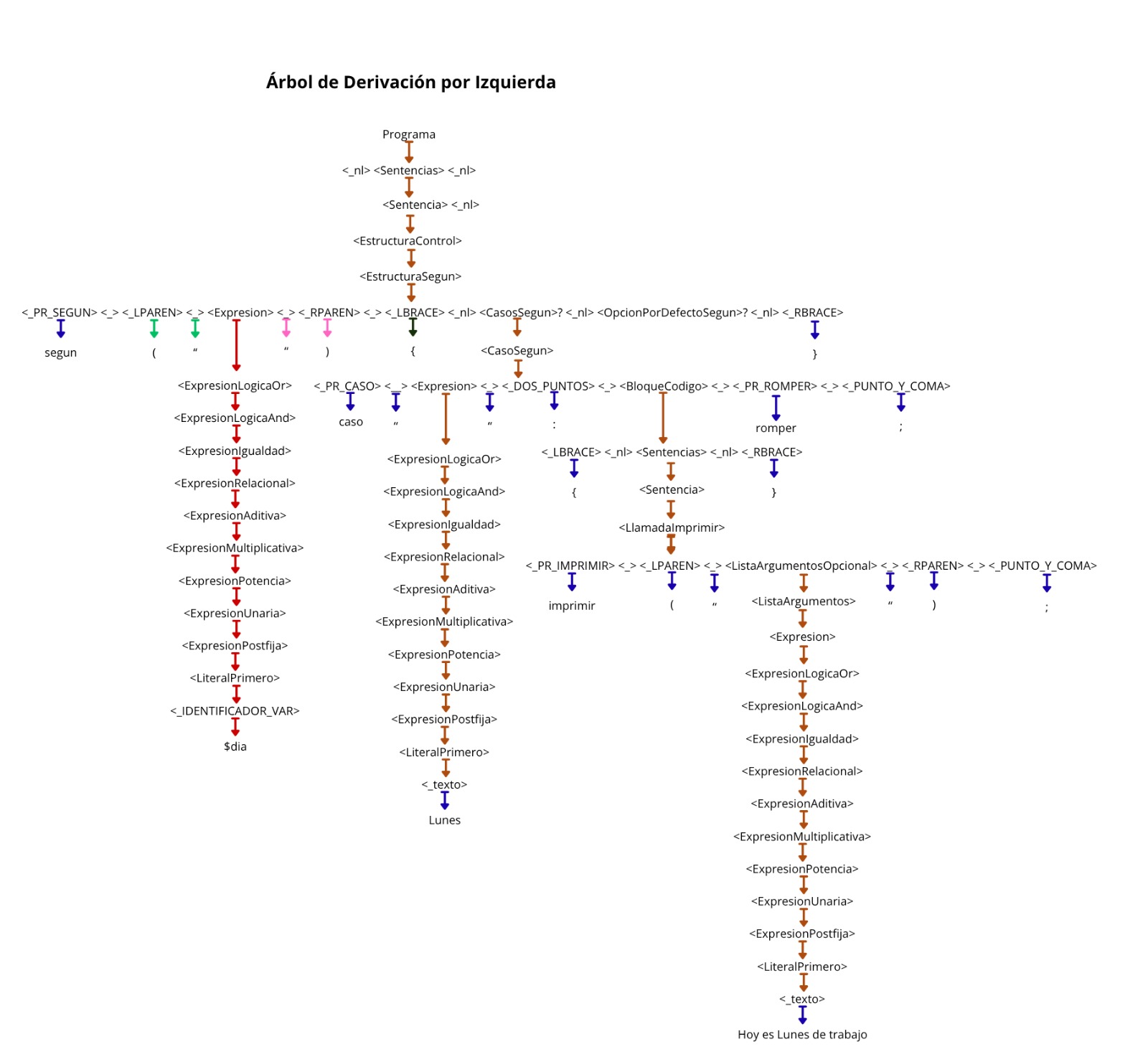

Condicional segun

Section titled “Condicional segun”

Arreglo booleano

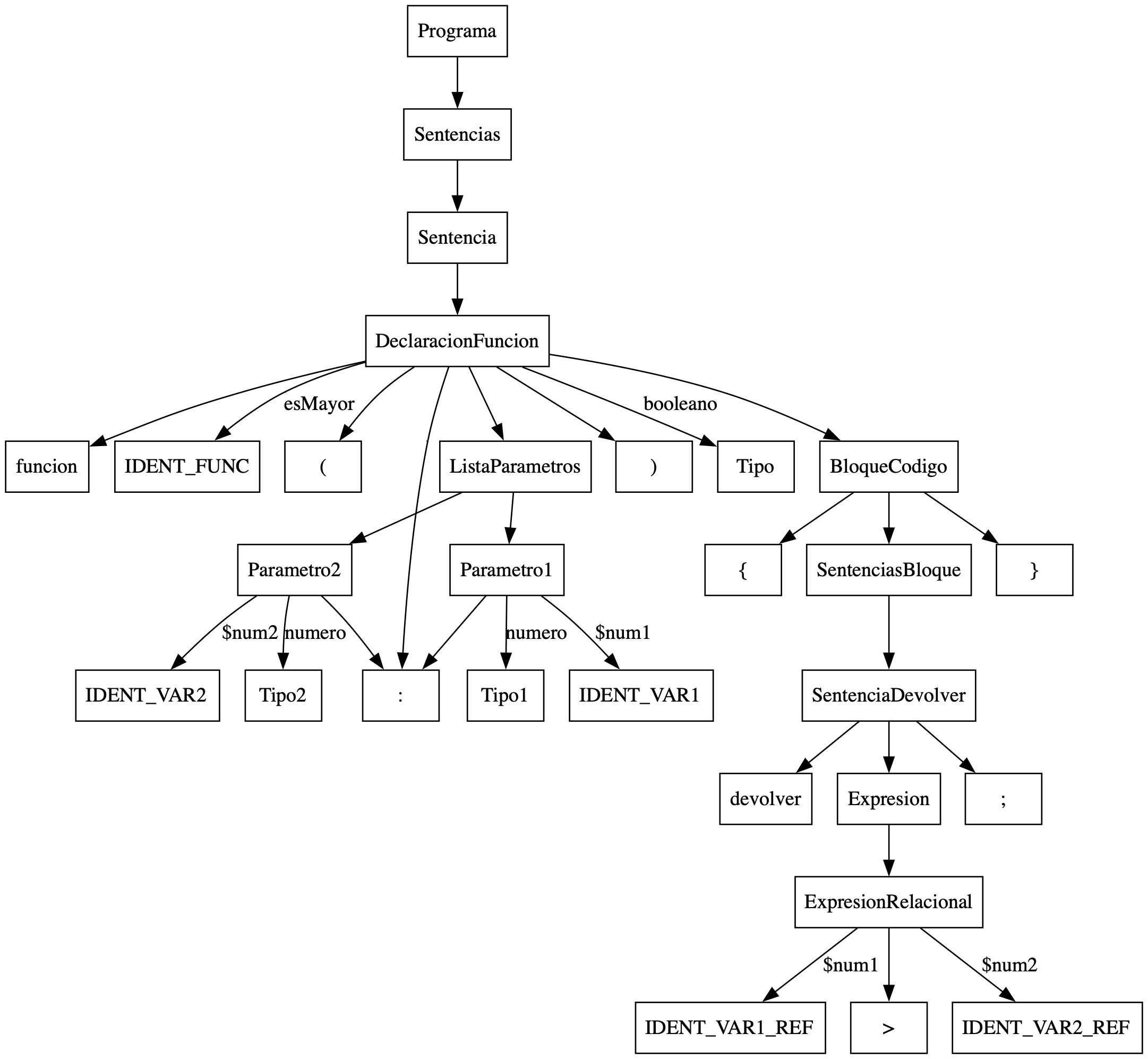

funcion

Section titled “funcion”

Arreglo booleano

Operacion aritmetica compleja

Section titled “Operacion aritmetica compleja”
                                          <Expresion>
                                                |
                                         <ExpresionAsignacion>
                        /                       |                             \
                 <Variable>               <OP_ASIGNACION>           <ExpresionLogicaOR>
                                                |
                                         <ExpresionLogicaAND>
                                                |
                                         <ExpresionIgualdad>
                                                |
                                        <ExpresionRelacional>
                                                |
                                        <ExpresionAditiva>
                               /                |             \
                  <ExpresionMultiplicativa>  <OP_SUMA>  <ExpresionMultiplicativa>
                              |                                      |
                   <ExpresionPotencia>                     <ExpresionPotencia>
                              |                                      |
                   <ExpresionUnaria>                       <ExpresionUnaria>
                              |                                      |
                   <ExpresionPrimaria>                     <ExpresionPrimaria>
                              |                                      |
                         <Literal>                              <Literal>
